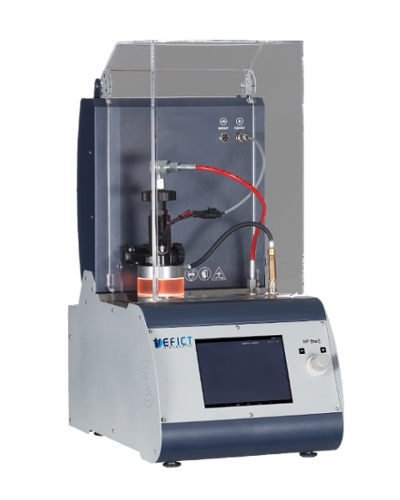

Banc de Test Injecteurs



GD1.R by Carbon Zapp

Banc test pour 1 injecteur injection directe essence

  • Banc de test pour 1 injecteur jusqu'à 450 Bars HP ( EU6 / EU7 ) avec 5 Bars alimentation air.
  • Banc de test pour 1 MPFi conventionnel ou 1 injecteur application Racing 0-10 Bars.
  • Contrôle tous les types d'injecteur et contient la base de donnée OEM et les plans de test.
  • Contrôle des GDis nouvelle génération avec profils multi-points.
  • LPG pour les applications à usage intensif ( Poids Lourd, Véhicules utilitaire).
  • Les injecteurs VDO/SIEMENS (EU5) sont testés avec le seul signal de contrôle d'énergie approuvé VDO.
  • Mesure du temps de réponse en fréquence aiguille nez injecteur de tous les systèmes (capteur RSP).
  • Zone de travail sécurisée avec carter à ouverture complète.
  • Adaptateur et fonction rinçage inverse à 25 Bars pression.
  • Fonction régénération GDi piézo stack.
  • Diagnostique des limites bleues pour les spécialistes.
  • Mesure électronique statique de masse (DFAP)
  • Opérations manuelles ou automatiques
  • Durée de contrôle : Moins de 7 min en phase de test
  • Ecran tactile 8'' HMI
  • Fonction nettoyage ultrasons

Tests Réalisés

  • R2LC : Test électrique actuateur kO/fJF, O/fJH
  • CFL : Test contrôle de fuite (intérieure et extérieure)
  • NLT : test fuite aiguille
  • RSP : Test réponse en fréquence aiguille nez injecteur
  • SPR : Test pulvérisation dynamique sous divers paramètres de fonctionnement
  • iVM (FL, PL, EM, LL, PI) : Test mesure débit injecteur (pleine charge, demi charge, émissions, faible charge, pré/post-injection et plus...)



Caractéristiques

  • IPSC : Bocal pulvérisation illumine sous pression, visualisation profil injection jusqu'à 1000 Bar, visualisation pression ouverture NOP, jet incorrect, fuite / injecteurs grippés
  • RSP : Capteur adaptables tous modèles, mesure précise réponse en fréquence aiguille, diagnostique aisé injecteur à action lente, retard à l'injection, performances moteur et émissions
  • AZO Software : Android avancée basée HMI/PC, wifi imprimante, partage, synchronisation, software / hardware et mise à jour base de données, via USB ou WIFI, oscilloscope en temps réel et Format CSV excel export données, support TeamViewer et plus
  • Rapports : Code couleur facile à interprêter pour chaque injecteur. Une seule page rapport résumé ou plusieurs pages, rapport analytique



Spécifications

  • Toutes marques OE, CZ et base données utilisateur
  • Développement et OE personnalisation
  • Pilotage Piezo et bobine programmable (HV : 0-300 Volts / 0-35 A)
  • Protection circuit injecteur et PCB (StG, StB, SC, OC, IC)
  • Multi injections possibles
  • Convivial, ergonomique, dynamique et conception robuste
  • Raccords rapides et connecteurs anti goutte
  • aMACC - Traitement chimique automatique et rinçage injecteur avant contrôle
  • Set complémentaire adaptateurs GDi, tuyaux et connecteurs tous modèles et toutes marques
­
