Banc de Test Injecteurs

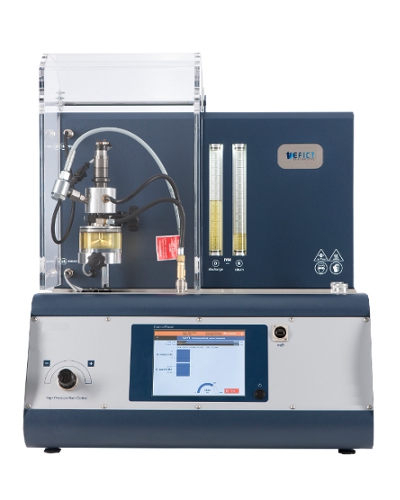

EFICT DS2R

Banc test pour 1 CRDi



  • Jusqu'à 2000 Bar HP avec 6.5 bars air compresseur
  • Mesure volumétrique analogique (VT)
  • Résolution : 0.5 ml, acc. 1ml/65ml
  • Opération manuelle
  • Niveau diagnostique spécialiste Diesel
  • Possibilité rinçage et lavage
  • 16 min phase test
  • Ecran tactile 8" HMI
  • Peut recevoir les unités optionnelles de test EUI / EUP et HEUI

Tests Réalisés

  • R2LC : Test électrique actuateur kO/fJF, O/fJH
  • CFL : Test contrôle de fuite (intérieure et extérieure)
  • NLT : Test fuite aiguille nez injecteur
  • LKT : Test statique retour fuite
  • aNOP : Test automatique pression ouverture
  • RSP : Test réponse en fréquence aiguille nez injecteur
  • SPR : Test pulvérisation dynamique sous divers paramètres de fonctionnement
  • iVM (FL, PL, EM, LL, PI) : Test mesure débit injecteur (pleine charge, demi charge, émissions, faible charge, pré/post-injection et plus...)



Caractéristiques

  • IPSC : Chambre pulvérisation sous pression éclairée, vue profil injection jusqu'à 2500 bar, Visualisation NOP, pulvérisation non conforme, fuites localisées sur injecteur
  • RSP : Capteur adaptable sur tous nez injecteurs, mesure précise de la réponse en fréquence, diagnostique aisé d'un injecteur à action lente, un évènement d'injection retardé, les problèmes de performance moteur et les émissions pauvres
  • AZO Software : Android avancée basée HMI/PC, wifi imprimante, partage, synchronisation, software / hardware et mise à jour base de données, via USB ou WIFI, oscilloscope en temps réel et Format CSV excel export données, support TeamViewer et plus
  • Rapports : Code couleur facile à interprêter pour chaque injecteur. Une seule page rapport résumé ou plusieurs pages, rapport analytique



Spécifications

  • Toutes marques OE fabricant et base de données utilisateur
  • Développer et OE personnaliser
  • Profil actuation Piezo et Solenoid programmable (HV : 0-300 Volts / 0-35 A)
  • Injecteur et PCB protection circuit (StG, StB, SC, OC, IC
  • Possibilité injections multiples
  • Convivial, ergonomique, dynamique et conception robuste
  • Raccords rapides anti gouttes
  • MACC - Traitement chimique et rinçage automatique avant test*
  • Set complémentaire adaptateurs CRi, raccords et connecteurs toutes marques et types

* Option disponibles

­
